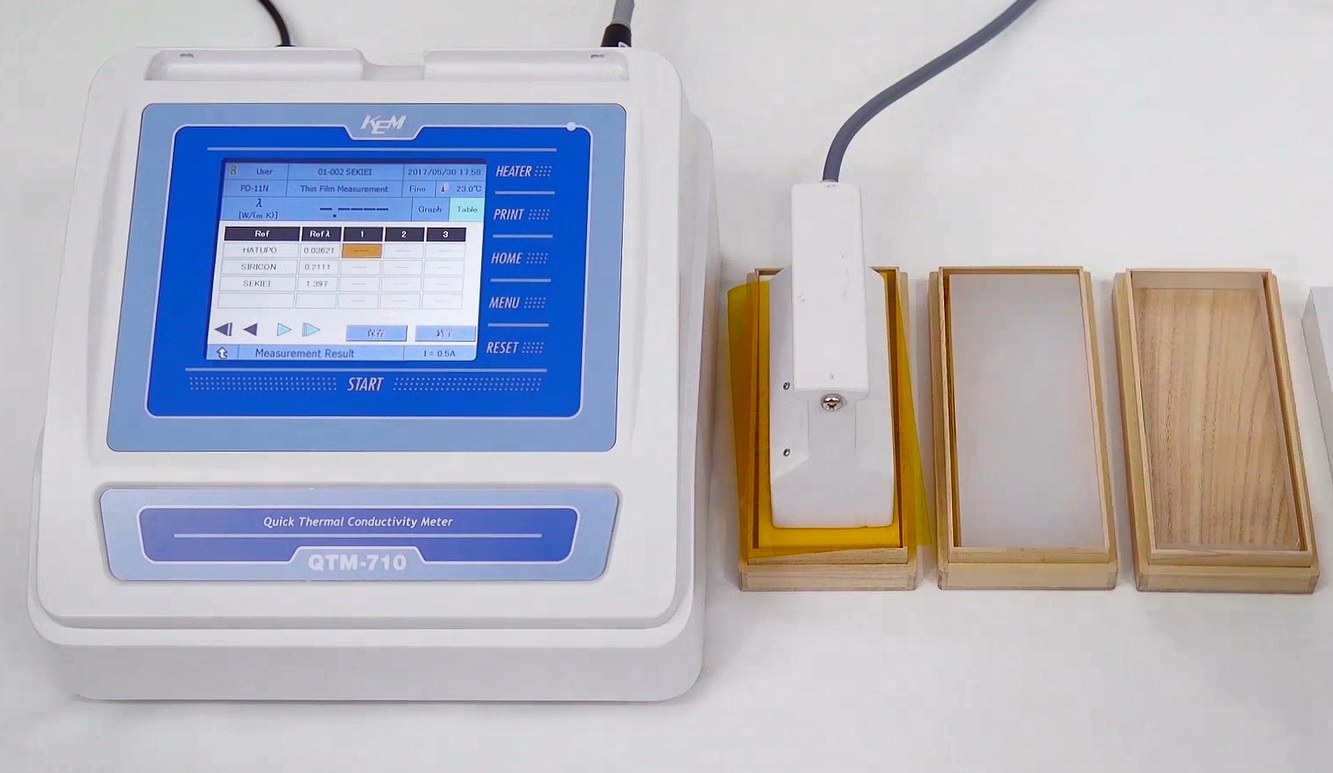

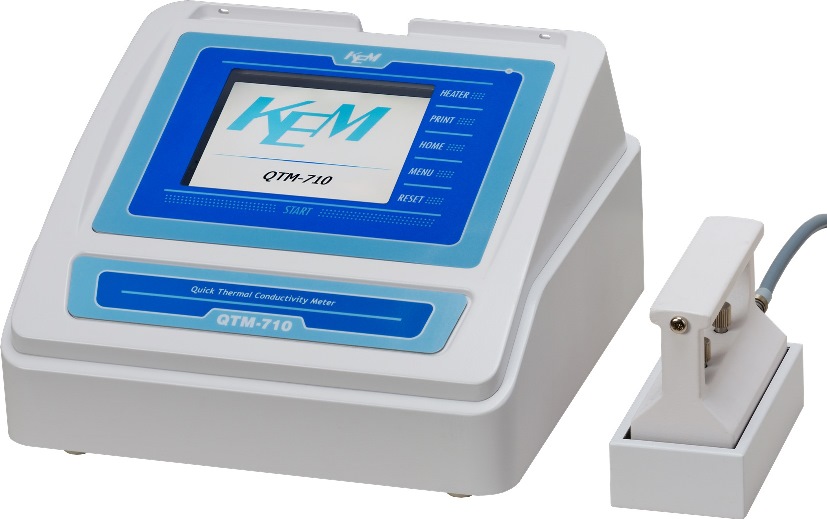

快速导热系数测定仪 QTM-710/QTM-700
分类: 导热仪_热导仪  发布时间: 2024-03-01 09:05
京都电子KEM 热线法快速导热系数测定仪QTM-710/QTM-700 是测定材料导热系数的一种非稳态方法。其原理是在匀温的各向同性均质试样中放置一根电阻丝,即所谓的"热线",当热线以恒定功率放热时,热线和其附近试样的温度将会随时间升高。根据其温度随时间变化的关系,可确定试样的导热系数。热导率: 在传热条件下,表示相距单位长度的两平面温度相差为一个单位(K)时,在单位时间内通过单位面积所传递的热量。单位为W/(m·K)。

快速导热系数测定仪 QTM-710/QTM-700

导热系数: 单位时间内在单位温度梯度下沿热流方向通过材料单位面积传递的热量。单位为瓦每米开尔文[W/(m·K)] 。
用沿试样长度方向埋设在试样中的线状电导体(热线)进行局部加热,热线载有已知恒定功率的电流,即在时间上和试样长度方向上功率不变。从热线的功率和接通电流加热后已知两个时间间隔的温度可以计算导热系数,此温升与时间的函数就是被测试样的导热系数。

通过将探头放置在温度均匀的样品表面来测量各种样品,如块状或片状样品的导热系数。适用于各种工业材料、保温材料、建筑材料、耐火材料、工艺材料、纤维、塑料板、泡沫、颗粒、粉末、薄膜、玻璃、岩石、木材、片材、皮革、面包面团、捣碎食物、高绝热材料、陶瓷...等。

快速导热系数测定仪 QTM-710/QTM-700 标准方法:

GB/T 10297-2015 非金属固体材料导热系数的测定 热线法。
GB/T 11205-2009 橡胶 热导率的测定 热线法。
GB/T 36133-2018 耐火材料 导热系数试验方法(铂电阻温度计法)。
GB/T 42919.1-2023 塑料 导热系数和热扩散系数的测定 第1部分: 通则(热线法)。
GB/T 50538-2020 埋地钢质管道防腐保温层技术标准(保温层材料 导热系数试验)。
GB/T 5990-2006 耐火材料 导热系数试验方法(热线法)。
SY/T 0415-1996 埋地钢质管道硬质聚氨脂泡沫塑料防腐保温层技术标准(附录C 快速导热系数测定仪)。
DZ/T 0276.14-2015 岩石物理力学性质试验规程 第14部分: 岩石热导率试验(快速岩石热导率测定仪)。

快速导热系数测定仪 QTM-710/QTM-700 主要特点:

1. 采用5.7英寸彩色触控屏,显示直观且操作方便。
2. 可同时连接三个通道的传感器,试样测试更快速。
3. 安全级别和密码保护设置功能,有效防止误操作。
4. 测量数据可通过U盘传输,自动转换成CSV格式。
5. 标配导热系数标准参比板,以确保测量值可靠性。
6. 测量时间短(60秒),测量范围广(0.03~12W/mK)。

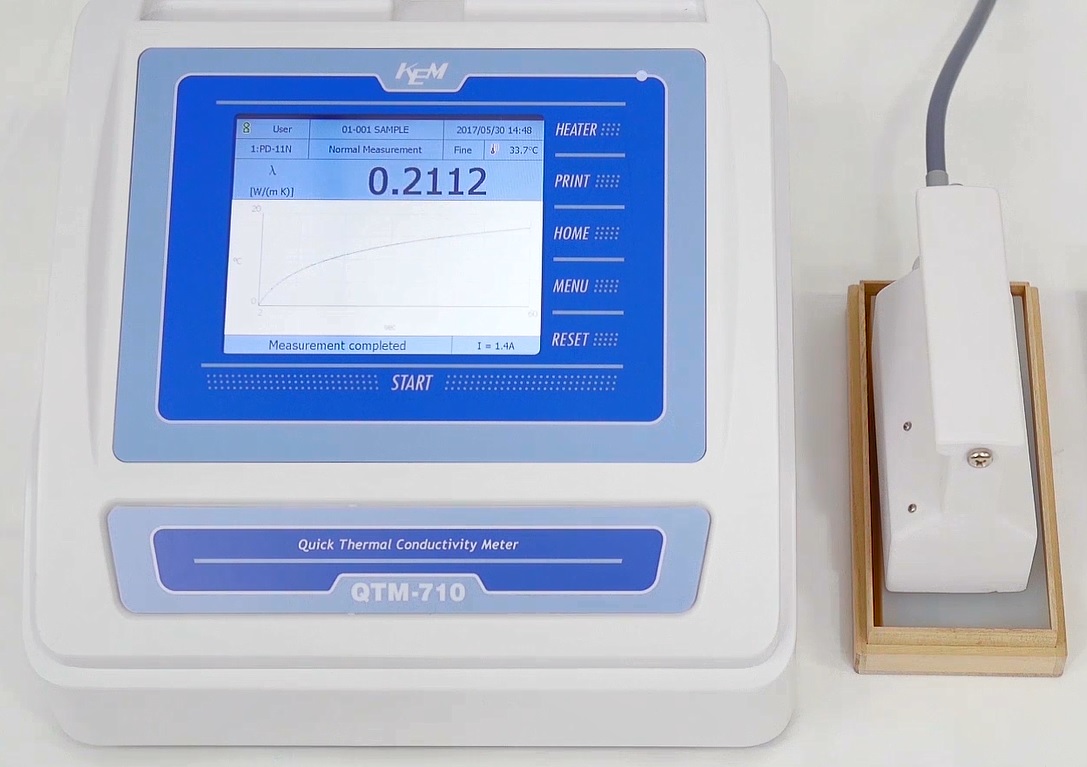

7. 自动设定加热电流,实时升温曲线,可重复测量。
8. QTM-710具薄膜试样测定功能,标配三组参比板。

快速导热系数测定仪 QTM-710/QTM-700 技术参数:

测量方式: 热线法(热丝法)。
测量范围: 0.03~12W/mk(瓦每米开尔文)。
准确度: 误差值在±5%以内(室温下测量参比板)。
重复性: 误差值在±3%以内(测量参比板时)。
薄膜和片状样品测量: QTM-710支持,QTM-700不支持。

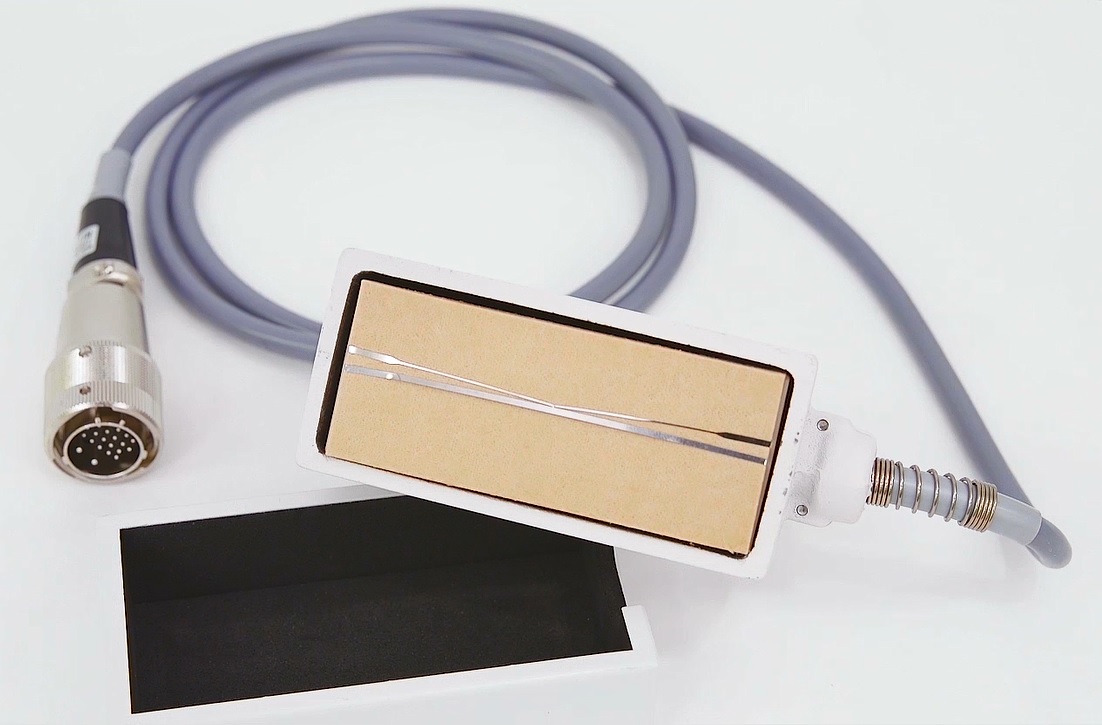

传感器: PD-11N盒式探头,加热线和铬-铝热电偶。
测量时间: 60秒。
样品需求: 约100(长)x50(宽)x0.03(厚)mm或以上(QTM-710)。
                约100(长)x50(宽)x20(厚)mm或以上(QTM-700)。
显示屏幕: 5.7英寸彩色触控屏。
操作界面: 中/英/日文操作界面。
外部输出: 2组RS-232C,2组USB。
使用环境: 温度: 5°C~35°C,湿度: 低于85%RH。
电源: DC24V 5A,AC100~240V,50/60Hz。
耗电量: 约120W。
尺寸: 262(长)x276(宽)x158(高)mm。
重量: 约4kg。

选件: PD-13N绝缘防湿探头,PD-31N高温热线法探头,12-01876粉状物测量容器,IDP-100/DP-600打印机,聚乙烯泡沫参比板,硅橡胶参比板,透明石英参比板,氧化锆参比板,莫来石参比板,哈氏合金参比板。
