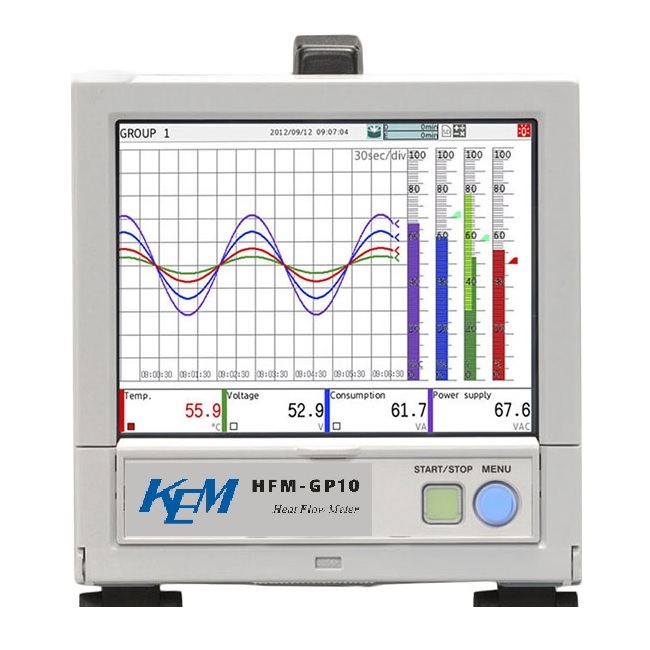

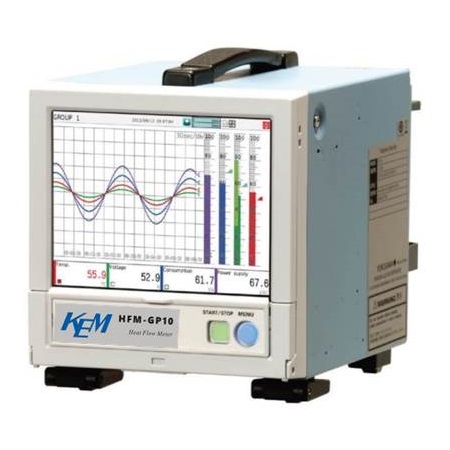

多通道热流计 HFM-GP10

表面散热(冷)损失测试方法
热流计法
采用热阻式热流计，将其传感器埋设在绝热结构内或贴敷在绝热结构外表面直接测量得到散热(冷)损失数值。此法是测试绝热结构表面散热(冷)损失的常用方法。
当热流计的传感器埋设在绝热结构内时，应将测得的结果换算成绝热结构外表面的散热(冷)损失值。
当热流计的传感器紧密贴敷在绝热结构外表面时，应使传感器的表面热发射率与被测表面的热发射率一致，并应尽可能减少传感器与被测表面间的接触热阻。

热流计  heat flow meter
由热流传感器(或称热流测头)连接测量指示仪表组成的热工仪表。使用时将其传感器理设在绝热结构内或贴敷在绝热结构的外表面，可直接测量得到热(冷)损失值。
热流传感器  heat flux transduser；HFT
利用在具有确定热阻的板材上产生温差来测量通过它本身的热流密度的装置。其输出电势(V)与通过传感器的热流密度(q)成正比。

多通道热流计 HFM-GP10 标准方法:

GB/T 10295-2008 绝热材料稳态热阻及有关特性的测定 热流计法。
GB/T 17357-2008 设备及管道绝热层表面热损失现场测定 热流计法和表面温度法。
GB/T 23483-2009 建筑物围护结构传热系数及采暖供热量检测方法。
GB/T 28638-2012 城镇供热管道保温结构散热损失测试与保温效果评定方法。
GB/T 30103.3-2013 冷库热工性能试验方法 第3部分: 围护结构热流量检测。
GB/T 38588-2020 城镇供热保温管网系统散热损失现场检测方法。
GB/T 4272-2008 设备及管道绝热技术通则。
GB/T 8174-2008 设备及管道绝热效果的测试与评价。
JG/T 519-2018 建筑用热流计。
JGJ/T 132-2009 居住建筑节能检测标准。
JGJ/T 357-2015 围护结构传热系数现场检测技术规程。
JJF(冀) 107-2012 热流计校准规范。

多通道热流计 HFM-GP10 主要特点:

1. 便携式热流计具有人性化的操作界面，易于操作和使用方便。
2. 热流测量可接30个通道，温度和热流同时测量可接15个通道。
3. 显示器采用5.7英寸TFT彩色液晶触控屏，实时显示运行数据。
4. 主机内置500MB大容量内存，记录时间更长，记录通道更多。
5. 设备可透过浏览器执行实时监测，FTP服务器集中数据管理。
6. 通信功能具有以太网、邮件通知、FTP、SNTP、DHCP...等。
7. 可选用100~240V AC电源供电或12V DC电源供电，两种方式。

多通道热流计 HFM-GP10 技术参数:

测定项目: 热流和温度。
热流测量范围: 0～±99999W/m2。
温度测量范围: -40°C～750°C。
单位选择: 热流(W/m2)+温度(°C)、热流(W/m2)、温度(°C)。
采样时间: 100/200/500毫秒、1/2/5秒。
显示更新: 约1秒。
显示功能: 波形图、数据、线形图、波形图+数据。
A和B系数: 热流传感器A和B系数输入。
传感器数量: A系数传感器30个通道，A和B系数传感器15个通道。
内存: 500MB。同时连接30个通道，采样时间1秒，可保存约1个月的记录。
外置存储: SD卡、USB存储。
通信功能: 以太网、Web服务器、FTP服务器、FTP客户端、电子邮件发送。
电源: 使用AC适配器或12V DC蓄电池供电。
使用环境: 温度: 0°C～40°C，湿度: 0～85%RH。
尺寸: 约144×168×197mm(仅主机)，约144×168×248mm(含模块)。
重量: 约1.9kg。
选件: 各种热流传感器。

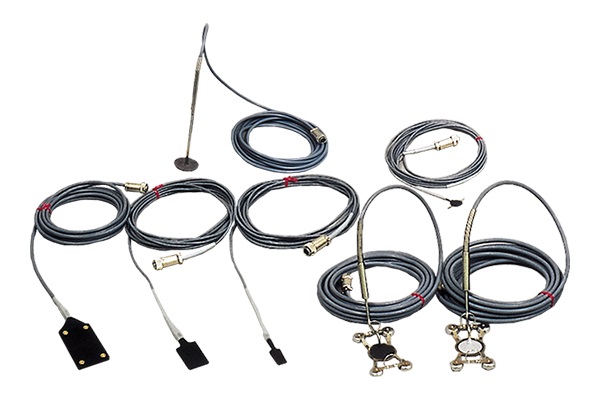

多通道热流计 HFM-GP10 选用的热流传感器如下:
